SEN0213

Sensor de frecuencia cardiaca análogo SEN0213

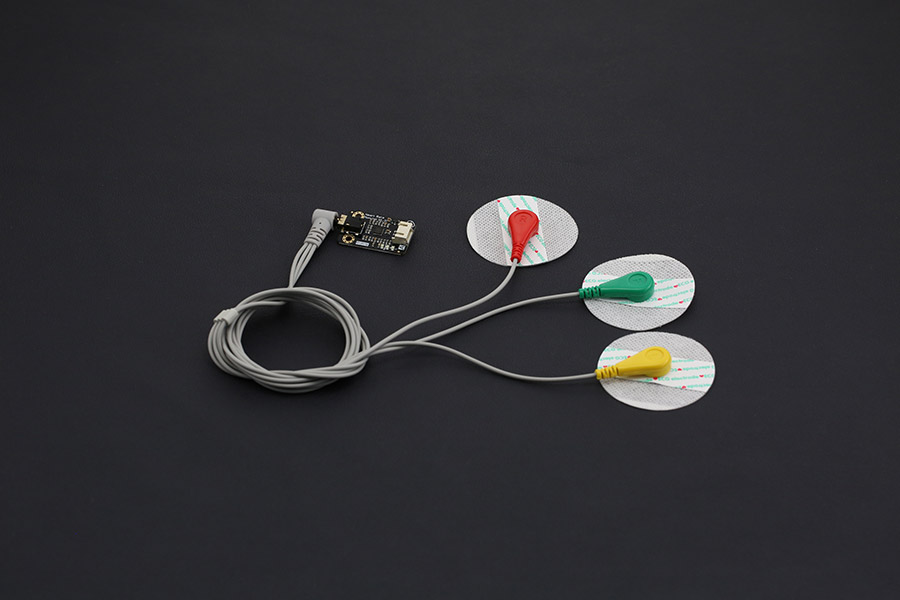

Este sensor cumple la función de monitor de frecuencia cardíaca. Como la señal cardíaca es débil y ruidosa, esta tarjeta usa un integrado AD8232 que genera una señal limpia que permite ver los intervalos PR y QT.

Caracteristicas:

• Voltaje de entrada 3.3 ~ 6VDC (5VDC recomendados)
• Voltaje de salida 0 – 3.3V
• Corriente de operación <10mA
• Dimensiones 35 x 22 mm
• Tipo de interfaz PH2.0-3P

Este dispositivo no es fabricado para aplicaciones médicas o para tratamiento de enfermedades, es un dispositivo fabricado para usos académicos, que puede ser usado con tarjetas Arduino, Raspberry, Edison o dispositivos similares.

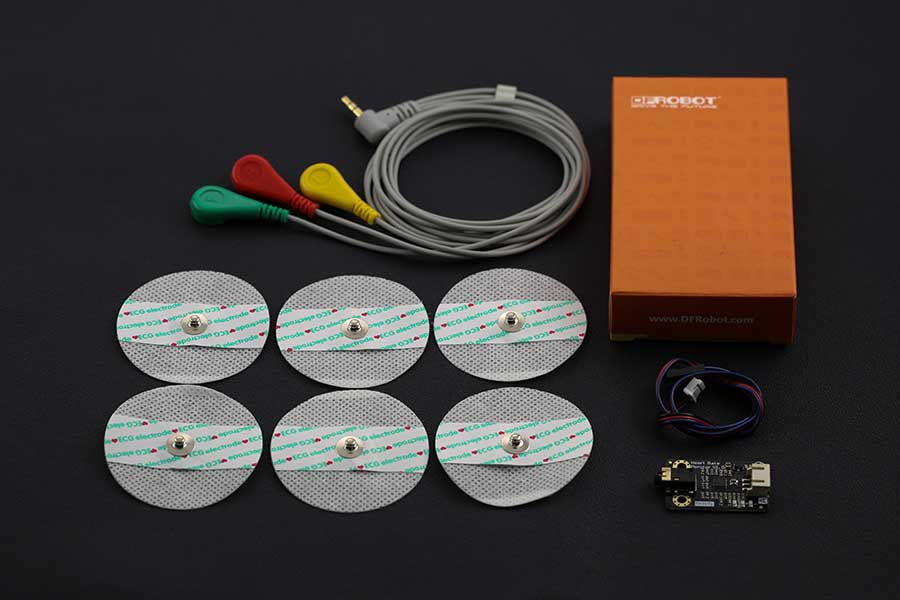

Este sensor incluye la tarjeta, el cable para conectar los electrodos, 6 electrodos y un cable de 3 pines para conectar la tarjeta a la Arduino.

Por la naturaleza de las señales ECG se recomienda tener en cuenta los siguientes consejos para un uso correcto:

• Mantenga los electrodos tan cerca al corazón como sea posible

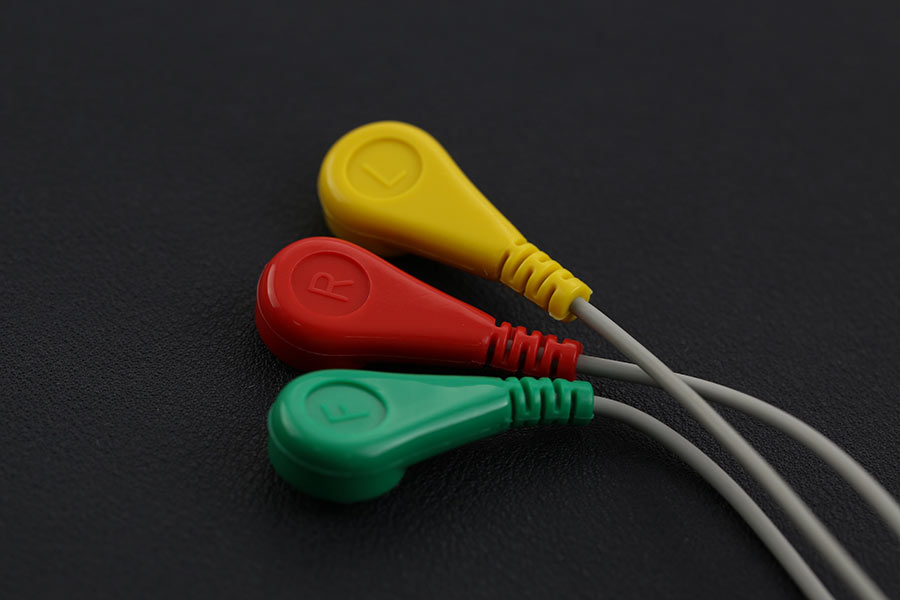

• Asegúrese que los electrodos RA y LA queden en la ubicación correcta del cuerpo
• No mueva el paciente mientras se haga la medición
• Cambie frecuentemente los electrodos que van a la piel pues conforme se usan van degradándose
•  Prepare el área de la piel limpiandola correctamente y en lo posible usando gel conductor

Pueden consultar más información técnica en este enlace.
